Como especificar o deslocamento de perfil em engrenagens helicoidais cruzadas?
Defina o deslocamento de perfil no projeto completo do par helicoidal cruzado, indicando a convenção dos coeficientes de cada engrenagem. Informe módulo normal, ângulo de pressão normal, números de dentes, ângulos e sentidos de hélice, ângulo dos eixos e distância entre centros de operação. O projetista deve verificar a geometria resultante e o contato. Mover uma engrenagem ao longo do eixo não gera deslocamento de perfil.
Diferencie a modificação dos dentes do movimento de montagem
Neste contexto, screw gears são engrenagens helicoidais cruzadas que trabalham em eixos não paralelos e não concorrentes. O deslocamento de perfil descreve uma alteração da geometria gerada dos dentes em relação ao sistema de referência. Ele é definido durante o projeto e a fabricação.
Se deslocar significa reposicionar uma engrenagem pronta no eixo, descreva isso como um ajuste axial de montagem. Esse movimento não altera o coeficiente de deslocamento de perfil fabricado. Distinguir os dois significados ajuda o fornecedor a interpretar corretamente o desenho.

Envie a geometria do par e o objetivo do projeto
Informe módulo normal e ângulo de pressão normal comuns ao sistema, número de dentes de cada peça, ângulo de hélice de referência e sentido, ângulo necessário dos eixos, distância entre centros, larguras de face e espaço disponível. Indique se os coeficientes seguem a convenção do sistema normal; não misture dados normais e transversais.

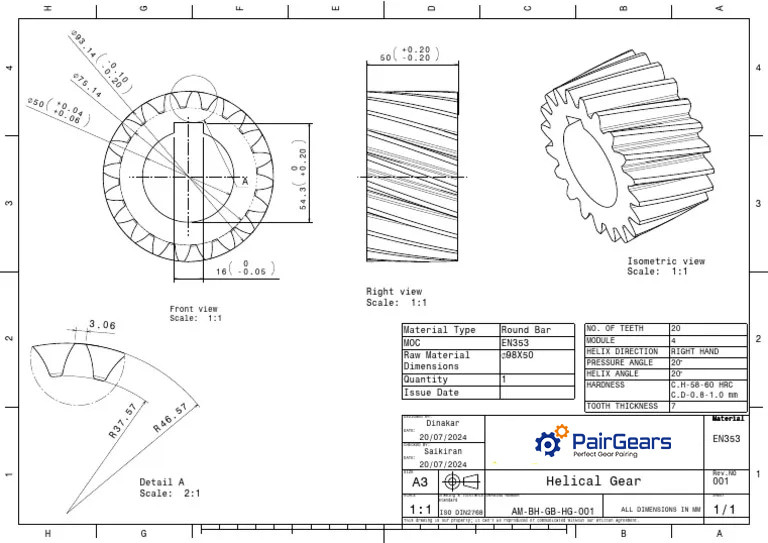

Por exemplo, se a reposição precisar caber em uma carcaça existente, forneça sua distância entre centros e ângulo dos eixos medidos, junto com os desenhos das duas engrenagens. Solicite o cálculo de um par compatível em vez de escolher isoladamente o coeficiente de uma engrenagem. A lista PairGears para desenhos de engrenagens sob medida ajuda a organizar as informações necessárias.

Recalcule o engrenamento antes de liberar o desenho

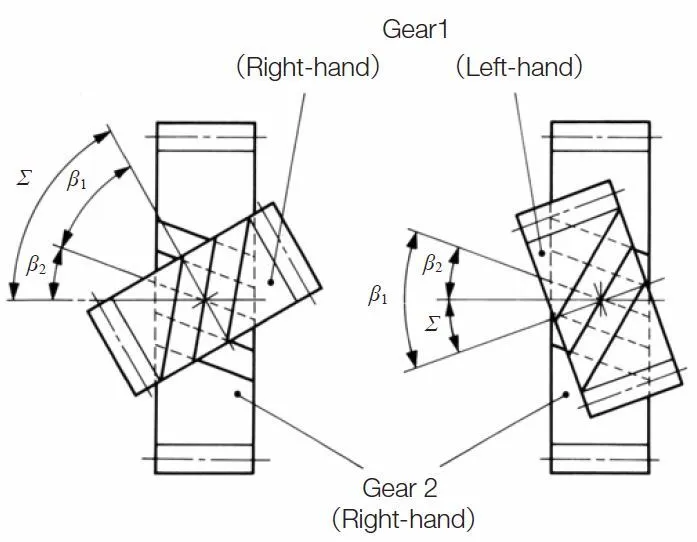

Um par helicoidal cruzado com deslocamento de perfil exige verificar os diâmetros primitivos de funcionamento e os ângulos de hélice de funcionamento. Não substitua automaticamente os ângulos de referência em uma relação de ângulo dos eixos deduzida para um par sem deslocamento. A combinação dos sentidos de hélice também importa.

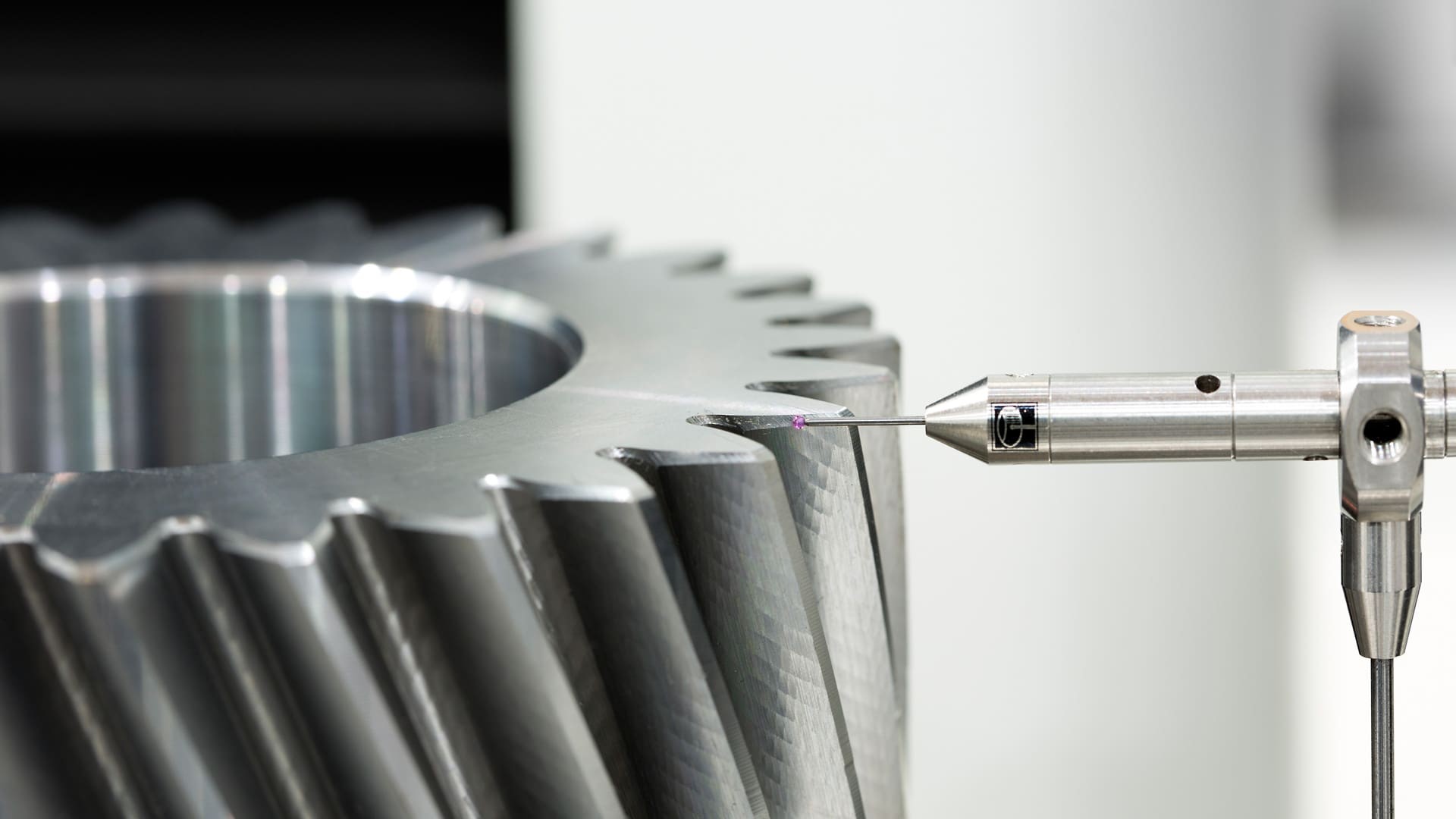

Verifique espessura dos dentes, folgas de cabeça e raiz, interferência, folga entre flancos e contato nas dimensões previstas de montagem. Avalie separadamente carga, rotação, lubrificação e esforço axial nos mancais. Contato e deslizamento limitam a aplicação de engrenagens helicoidais cruzadas; um deslocamento geometricamente possível não comprova vida útil ou capacidade de carga adequadas.
